Likströmsmotorer förklaras: arbetsprincip, typer och borstade vs borstlösa

Vad är a DC-motor och hur fungerar det

En DC-motor är en elektromekanisk anordning som omvandlar elektrisk likströmsenergi till roterande mekanisk rörelse genom växelverkan mellan magnetiska fält. Ström flyter genom en spole (ankaret eller lindningen) placerad inuti ett magnetfält, och den resulterande Lorentz-kraften på den strömförande ledaren producerar vridmoment, vilket får axeln att rotera.

Arbetsprincipen bygger på en enkel återkopplingsslinga mellan elektrisk och magnetisk energi: när ström passerar genom lindningen genererar den ett eget magnetfält som samverkar med motorns fasta magneter (eller fältlindningar). Denna växelverkan skapar en kraft vinkelrät mot både strömmen och magnetfältet, beskrivet av Flemings vänstra regel, som driver rotorn till kontinuerlig rotation så länge strömmen fortsätter att flyta och polariteten fortsätter att växla i rätt ögonblick.

• Stator: den stationära delen, antingen permanentmagneter eller elektromagnetiska fältlindningar
• Rotor (armatur): den roterande lindningen som leder ström och producerar vridmoment
• Kommuteringssystem: mekaniska borstar/kommutator eller elektronisk omkoppling, beroende på motortyp, som vänder strömriktningen för att upprätthålla rotation

Borstade vs borstlösa DC-motorer

Kärnskillnaden är hur strömmen växlas inuti motorn: borstade motorer använder fysiska kolborstar och en mekanisk kommutator, medan borstlösa motorer använder elektroniska styrenheter och positionssensorer. I en borstad likströmsmotor tillförs ström till det roterande ankaret genom fjäderbelastade borstar som trycker mot en segmenterad kommutator, som mekaniskt vänder strömriktningen när axeln vrids.

En borstlös DC-motor vänder på detta arrangemang: permanentmagneterna sitter på rotorn och lindningarna är fixerade till statorn. En elektronisk hastighetsregulator växlar ström genom statorlindningarna i sekvens, med hjälp av feedback från Hall-effektsensorer eller bakåt-EMF-avkänning för att tajma varje omkopplare exakt. Eftersom det inte finns någon fysisk kontakt som slits ner över tiden, håller borstlösa motorer betydligt längre och körs mer effektivt vid en given effekt.

Huvudtyper av DC-motorer

Utöver den borstade/borstlösa splittringen, kategoriseras DC-motorer också efter hur fältlindningen är kopplad i förhållande till ankaret, vilket formar deras vridmoment och hastighetsbeteende under belastning.

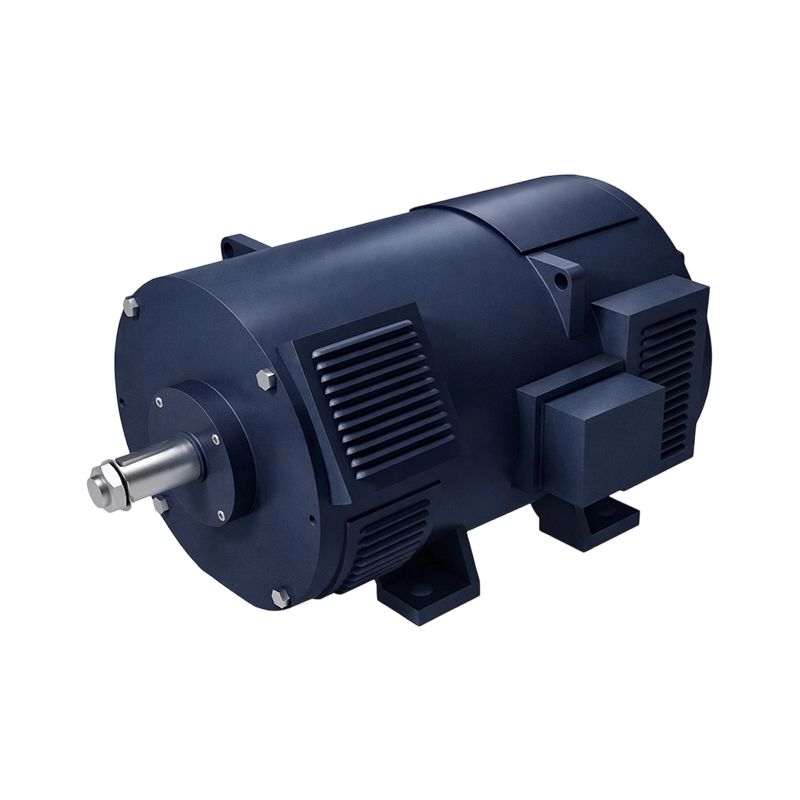

• Seriesår: fält- och ankarlindningar kopplade i serie; producerar mycket högt startmoment, som används i applikationer som startmotorer och kranar
• Shunt-sår: fältlindning ansluten parallellt med ankaret; levererar stabil hastighet över varierande belastningar, lämpad för fläktar och transportördrifter
• Sammansatt sår: kombinerar serie- och shuntlindningar för att balansera högt startmoment med rimlig hastighetsreglering
• Permanent magnet DC (PMDC): använder fasta magneter istället för fältlindningar, vilket erbjuder en kompakt, effektiv design som är vanlig i små apparater och biltillbehör
• Borstlös DC (BLDC): elektroniskt kommuterad, används över drönare, elbilar, HVAC-system och precisionsindustriutrustning

Fördelar med DC-motorer

DC-motorer förblir ett föredraget val i många applikationer eftersom de erbjuder exakt, lätt reglerbar hastighet och vridmoment med ett enkelt spänningsbaserat kontrollschema . Hastigheten är ungefär proportionell mot applicerad spänning, och vridmomentet är ungefär proportionell mot strömmen, vilket gör dem enkla att styra utan komplex frekvensbaserad drivelektronik – till skillnad från de flesta AC-motorer.

• Högt startmoment, särskilt i serielindade konfigurationer, användbart för belastningstunga startförhållanden
• Smidig, brett hastighetskontroll genom enkel PWM-spänningsjustering
• Kompakt effekt-till-storlek-förhållande, särskilt i borstlösa och permanentmagnetdesigner
• Enkel integration med batteridrivna och lågspännings DC-system, vilket undviker behovet av AC-växelriktare i bärbar utrustning

Hur man väljer en DC-motor

Att välja rätt likströmsmotor börjar med att anpassa vridmoment och hastighetskrav till den faktiska belastningen, inte bara märkspänningen. Beräkna det erforderliga vridmomentet vid driftvarvtalet, lägg till marginal för start- och toppbelastningsförhållanden, kontrollera sedan att motorns kontinuerliga vridmoment täcker den siffran utan att överskrida dess termiska gränser under normal drift.

• Driftcykel: applikationer med kontinuerlig drift kräver en motor som är klassad för ihållande termisk belastning, inte bara toppeffekt
• Livslängdskrav: borstlösa motorer passar högcykel- eller underhållsbegränsade tillämpningar; Borstade motorer är acceptabla för låga, kostnadskänsliga användningar
• Kontrollprecision: applikationer som kräver fin hastighet eller positionskontroll drar nytta av borstlösa motorer parade med kodare
• Miljöförhållanden: förseglade eller IP-klassade hus har betydelse för motorer som utsätts för damm, fukt eller vibrationer
• Spännings- och strömförsörjningsbegränsningar: tillgänglig batterispänning eller DC-bussspänning bör anpassas till motorns nominella ingångsområde för att undvika ineffektiv steg-upp/steg-ned-omvandling
