AC-motor vs DC-motor: nyckelskillnader, hur de fungerar och hur man väljer

AC Motor och DC-motor : Kärnskillnaden

Det grundläggande skillnad mellan AC och DC elmotorer är den typ av elektrisk ström som var och en är utformad för att omvandlas till mekanisk rotation. AC-motorer körs på växelström — en strömförsörjning som byter polaritet vid en fast frekvens (50 Hz eller 60 Hz beroende på nätstandard). DC-motorer går på likström, där spänning och ström flyter kontinuerligt i en riktning. Denna enda distinktion i strömförsörjning driver varje nedströms skillnad i motorkonstruktion, hastighetskontrollmetod, underhållskrav och applikationslämplighet.

Båda motortyperna följer samma grundläggande princip - Lorentz kraftlag, som säger att en strömförande ledare placerad i ett magnetfält upplever en kraft vinkelrät mot både strömriktningen och fältriktningen. Vridmomentet som snurrar rotorn är en direkt följd av denna kraft som verkar över ett gap mellan stationära och roterande komponenter. Vad skiljer mellan AC och DC elmotorer är hur magnetfältet skapas, hur det upprätthålls och hur det interagerar med rotorlindningarna över tid.

Hur AC-motorer fungerar

Elektriska AC-motorer generera ett roterande magnetfält i statorn – den stationära yttre enheten – genom att tillföra växelström till fördelade lindningar anordnade runt statorhålet. I en trefasinduktionsmotor förskjuts de tre faserna 120° isär i både rum och tid, vilket ger ett fält som roterar kontinuerligt med synkron hastighet. Detta roterande fält inducerar en ström i rotorledarna genom elektromagnetisk induktion; den inducerade strömmen skapar i sin tur sitt eget magnetfält, och interaktionen mellan de två fälten ger vridmoment.

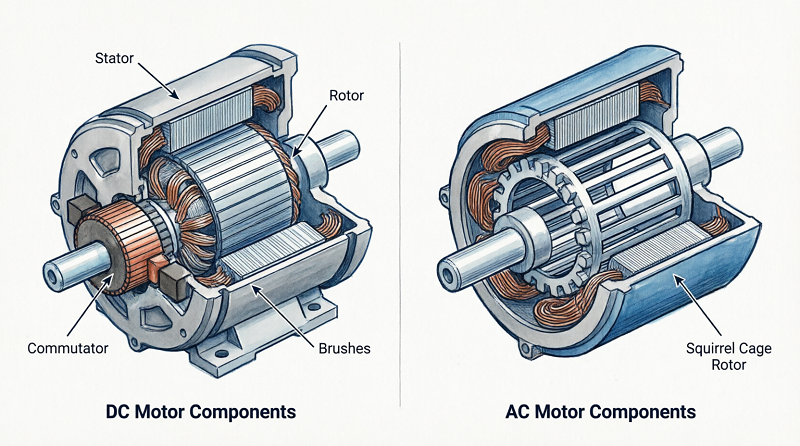

Rotorn på en induktionsmotor med ekorrbur — den mest använda varianten av elektriska AC-motorer globalt – innehåller inga lindningar, inga borstar och inga externa elektriska anslutningar. Rotorstängerna är kortslutna i vardera änden av ledande ändringar, och ström flyter genom dem enbart genom induktion. Denna konstruktion gör växelströmsmotorer med ekorrbur exceptionellt robusta: det finns inga slitage kontaktdelar förutom lagren, och motorn kan köras kontinuerligt i flera år i dammiga, våta eller vibrationstunga miljöer med minimalt underhåll.

Synkrona växelströmsmotorer fungerar enligt en relaterad men distinkt princip: rotorn magnetiseras - antingen av permanentmagneter eller av en separat exciterad fältlindning - och låser sig i takt med det roterande statorfältet och körs med exakt synkron hastighet oavsett belastning (inom gränsen för utdragsvridmomentet). Synkronmotorer används där exakt hastighetskonsistens krävs, inklusive i textilmaskiner, pappersbruk och precisionspumpsystem.

Hur DC-motorer fungerar

I en konventionell borstad DC motor , producerar statorn ett stationärt magnetfält — antingen från permanentmagneter eller från fältlindningar som aktiveras av DC. Rotorn, kallad ankaret, bär lindade ledare anslutna till en segmenterad kommutator. Kolborstar bibehåller glidande elektrisk kontakt med kommutatorn och växlar strömriktning genom successiva ankarspolar när rotorn vrids. Denna mekaniska kommutering säkerställer att ankarströmmen alltid flyter i den riktning som upprätthåller vridmomentet i samma rotationsriktning, oavsett rotorposition.

Gränssnittet mellan kommutator och borste är den definierande strukturella skillnaden mellan borstade DC-motorer och AC-motorer . Det möjliggör enkel hastighetskontroll — sänkning av matningsspänningen eller ankarströmmen sänker hastigheten direkt — men inför underhållskrav. Borstar slits gradvis, genererar koldamm och kräver regelbunden inspektion och byte. Vid höga hastigheter eller i dammiga miljöer accelererar borstslitaget avsevärt. I applikationer där underhållsåtkomst är svår eller förorening är ett problem, är detta en avgörande nackdel.

Borstlösa DC-motorer (BLDC) eliminerar kommutatorn helt och ersätter mekanisk omkoppling med elektronisk kommutering via en dedikerad styrenhet som övervakar rotorns position genom Hall-effektsensorer eller bak-EMF-avkänning och växlar ström genom statorlindningarna i sekvens. BLDC-motorer kombinerar hastighetskontrollflexibiliteten hos traditionella DC-konstruktioner med den mekaniska enkelheten hos AC-induktionsmotorer och har blivit det dominerande valet i applikationer som sträcker sig från datorkylningsfläktar och drivenheter för elfordon till industriella servosystem och drönarframdrivning.

AC vs DC elmotor: Jämförelse sida vid sida

Tabellen nedan sammanfattar principen skillnader mellan AC- och DC-motorer över de specifikationsparametrar som är mest relevanta för industriella och kommersiella upphandlingsbeslut.

Hastighetskontroll: Den praktiska skillnaden mellan AC- och DC-elektriska motorer

Hastighetskontroll är där skillnad mellan AC och DC elmotorer blir mest operativt betydelsefull. I en borstad likströmsmotor är hastigheten direkt proportionell mot ankarspänningen och omvänt proportionell mot fältflödet - justering av antingen variabeln med en enkel reostat eller PWM-styrenhet ger en jämn, bred hastighetsvariation. Detta gjorde likströmsmotorer till standardvalet för industriella drivningar med variabel hastighet under stora delar av 1900-talet, särskilt i applikationer som valsverk, pappersmaskiner och lyftkranar där hastigheten behövde justeras kontinuerligt under belastning.

Tillkomsten av pålitliga, kostnadseffektiva frekvensomriktare (VFD) förändrade i grunden konkurrensställningen för AC-motorer and DC motors i applikationer med variabel hastighet. En VFD omvandlar nätförsörjningen med fast frekvens till en utgång med variabel frekvens och variabel spänning, vilket gör att en AC-induktionsmotor kan köras med vilken hastighet som helst över ett brett område - vanligtvis 10 % till 120 % av märkhastigheten - med full vridmomentkontroll. Moderna VFD:er implementerar vektorstyrning eller DTC-algoritmer (Direct Torque Control) som ger dynamisk respons jämförbar med en DC-drivenhet, vilket eliminerar den primära prestandafördelen som DC-system tidigare hade.

Den praktiska innebörden är att för nya industriella installationer med fast eller variabel hastighet som drar från en trefas AC-försörjning, är en IE3- eller IE4-klassad AC-induktionsmotor med en VFD nästan alltid det ekonomiskt och tekniskt överlägsna valet. Likströmsmotorns återstående fästen är batteridriven mobil utrustning (där försörjningen i sig är DC), applikationer som kräver mycket högt startmoment vid låga matningsspänningar och äldre anläggningar där befintlig DC-infrastruktur gör eftermontering kostsam.

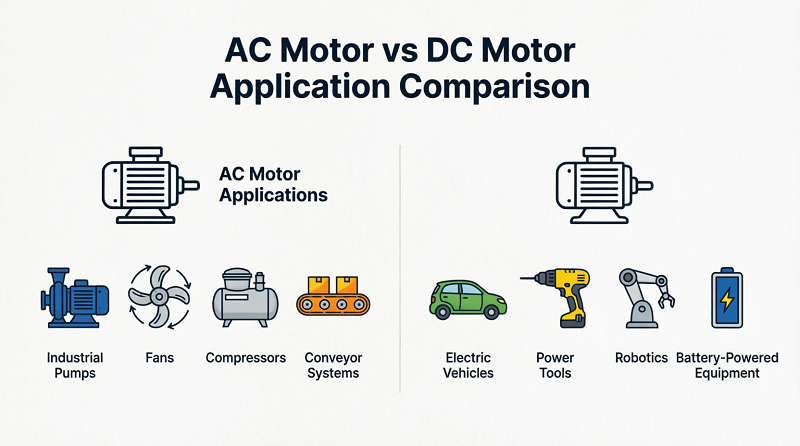

Att välja mellan växelströms- och likströmsmotorer: applikationsdrivet beslutsramverk

Ingen enskild motortyp är universellt överlägsen. Rätt val mellan AC DC elmotorer beror på applikationens specifika krav, tillgänglig strömförsörjning, underhållsmiljön och den totala ägandekostnaden under designens livslängd.

Välj en AC-induktionsmotor när:

• Installationen drar från en standard enfas eller trefas AC-nätförsörjning.
• Arbetscykeln är kontinuerlig eller nästan kontinuerlig och miljön är hård, våt, dammig eller explosiv - den borstlösa konstruktionen eliminerar antändningsrisk från borstbågsbildning.
• Effekten överstiger 50 kW, där AC-induktionsmotorer erbjuder betydande kostnads- och effektivitetsfördelar jämfört med motsvarande DC-konstruktioner.
• Minimal åtkomst till underhåll är tillgänglig — HVAC-fläktar, pumpar, kompressorer och transportörer på avlägsna eller svåråtkomliga platser.

Välj en borstad DC-motor när:

• Applikationen är batteridriven och lågspänningsdriven - elverktyg, små apparater, biltillbehör och hobbyrobotik.
• Mycket högt startmoment i förhållande till motorstorlek krävs och arbetscykeln är intermittent.
• Budgeten för styrelektroniken är begränsad — en enkel PWM-styrenhet är avsevärt billigare än en VFD- eller BLDC-drivrutin.

Välj en borstlös DC-motor när:

• Applikationen kräver hög effektivitet, hög effekttäthet och lång livslängd i en kompakt formfaktor – elfordon, drönare, medicinsk utrustning och precisionsservosystem.
• Hastighet och position måste kontrolleras med hög precision över ett brett dynamiskt område.
• Underhåll är opraktiskt men tillförlitlighet är avgörande - frånvaron av borstar och kommutator eliminerar det vanligaste felläget i DC-motorer.

I praktiken går gränsen mellan AC-motorer and DC motors har suddats ut betydligt i takt med att kraftelektroniken har mognat. En BLDC-motor som drivs av en sofistikerad trefasväxelriktare går inte att skilja elektriskt från en synkron växelströmsmotor med permanentmagnet — samma hårdvara kan klassificeras som antingen, beroende på vilken styralgoritm som används. Vad som i slutändan spelar roll är om det kompletta motordrivsystemet levererar den erforderliga vridmoment-hastighetskarakteristiken, effektivitet, tillförlitlighet och totala ägandekostnader för målapplikationen.
